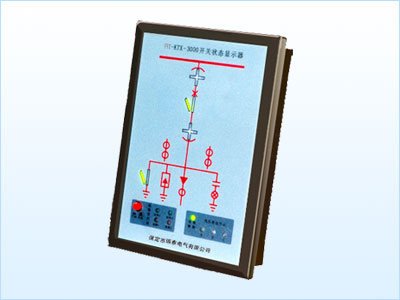

RT-KTX-3100開關狀態顯示器


一、概述

RT-KTX-3000系列開關狀態顯示器集成了一次回路模擬圖顯示斷路器狀態、開關狀態、接地刀狀態、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖控制及環境溫濕度控制等多種功能于一體。各種功能可自由組合,另外該系列產品采用了單片機技術實現對開關柜中各種元件工作狀態的采集,除濕加熱控制與加熱回路故障診斷,并能夠通過RS-485總線與后臺監控計算機組網通信,便于實現對采用多臺開關柜組成的電氣一次系統的實時動態運行模擬與遠程環境監控。RT-KTX-3000系列開關狀態顯示器具有優異的環境耐受能力與電磁兼容性能。獨特的抗干擾技術,光電、電磁隔離,優質元器件的選用,電路部件的三防處理及嚴格的整機帶電老化與出廠測試等措施確保了產品的長期工作可靠性。

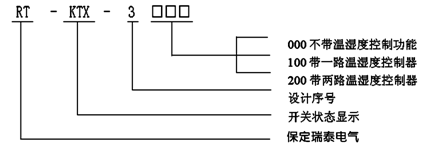

二、選型說明



三、技術參數

 1、工作電源:交流或直流110V~265V
 2、使用環境:溫度-10℃~50℃ 相對濕度<95%RH
 3、整機功耗:<5W
 4、抗電強度:AC2000V 50Hz歷時1分鐘 漏電流<2MA
 5、絕緣性能:用500V兆歐表測試不小于100MΩ
 6、開關狀態顯示說明
  6.1、斷路器狀態指示
  6.2、手車位置指示
 6.3、接地刀狀態指示
 6.4、彈簧儲能狀態指示
 注:所有狀態顯示輸入信號均取自開關柜中一次元件的輔助觸點(為無源接點類型)
   7、高壓帶電指示
  指示啟控電壓>0.08 母線電壓
  閉鎖啟控電壓>0.08 母線電壓
  閉鎖輸出接點常閉型無源接點額定容量AC220V/3A
  警示:僅憑帶電指示不足以證明系統已經不帶電;如運行程序要求將其作為強制要
求,還應使用符合IEC61243相關的電壓探測器或電壓探測裝置。
   8、溫濕度控制
    8.1 控制邏輯
  當濕度大于90% RH時啟動加熱,濕度小于80%RH時停止加熱;
  或當溫度<5 ℃時啟動加熱,溫度>15℃ 時停止加熱。
  8 .2 加熱控制輸出接點常開型無源接點額定容量AC220V/3A
   8.3 加熱回路斷線告警輸出接點常開型無源接點額定容量AC220V/3A
    9、通信
  接口類型RS-485。
  通信速率1200/2400/4800/9600bps撥碼開關選擇。
  通信規約MODBUS規約RTU模式。
